Progetti · CTCSS (Subtoni) per IC-271E
Il mio vecchio IC-271E, che ancora utilizzo, disponeva della schedina che genera la nota a 1750 hz per attivare il ponti.
Tuttavia oggi praticamente tutti i ponti utilizzano un accesso a subtoni, per cui non mi era possibile nusare questa radio per questo tipo di traffico.
Ho, quindi, deciso di aggiungere una apposita board.
Cercando su internet ho trovato che alcuni OM avevano già, in vari modi, risolto il problema, ma studiando i circuiti del mio RTX ho riscontrato che era praticamente già predisposto.
Alla fine ho deciso di provare una mia soluzione.
Ho preso spunto da un programma sul sito di SARCNET, l'ho adattato all'ATM328P, modificato la parte di inserimento delle frequenza e adattato all'IC-217E.

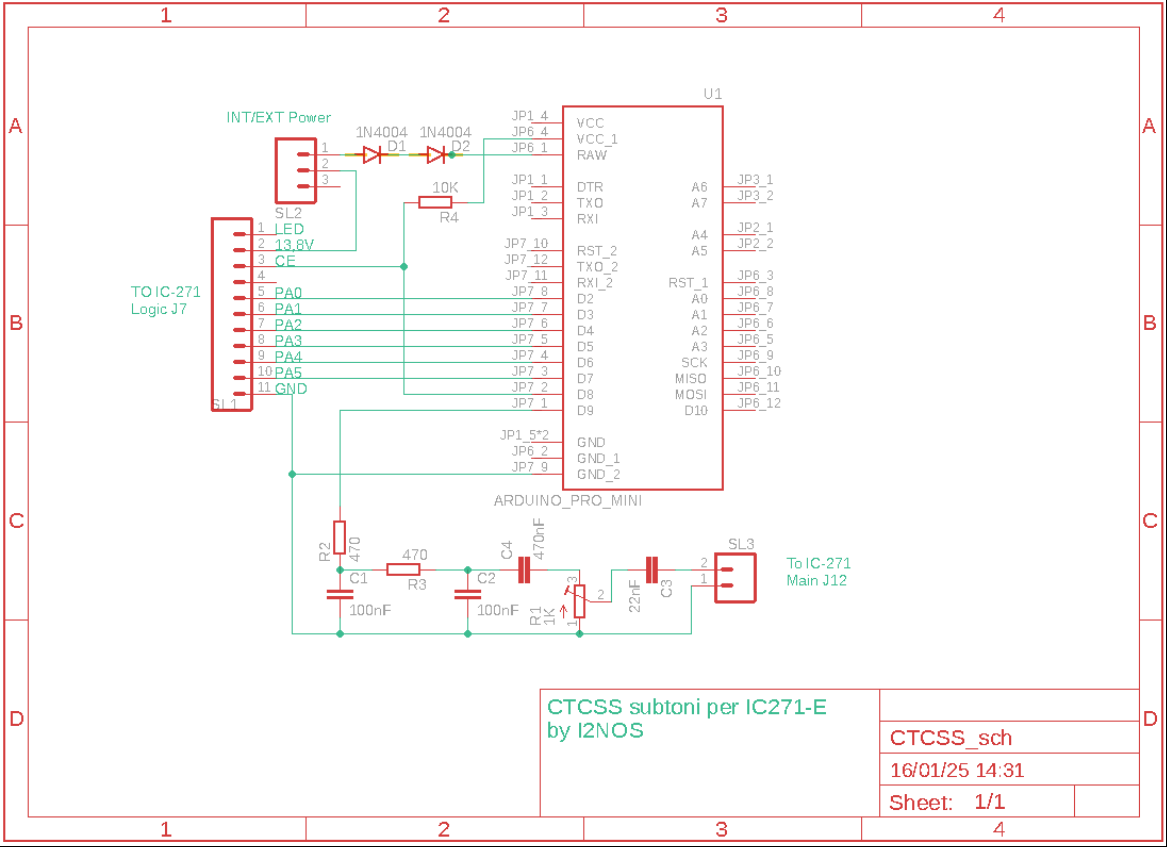

Questo è lo schema finale:

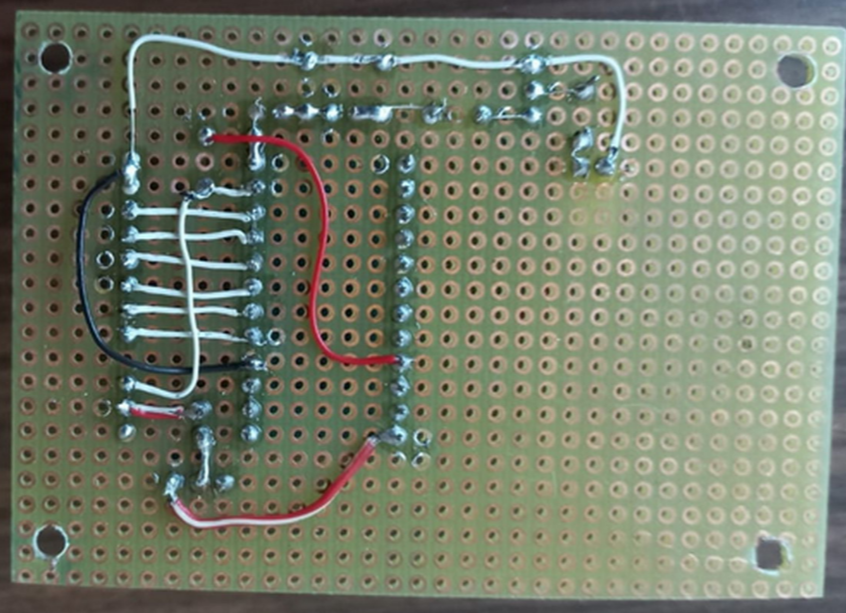

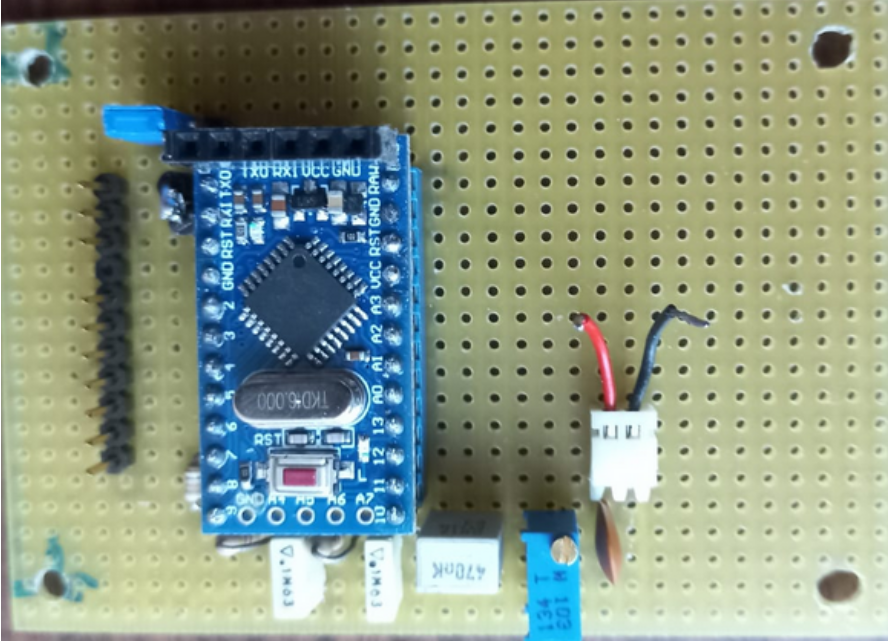

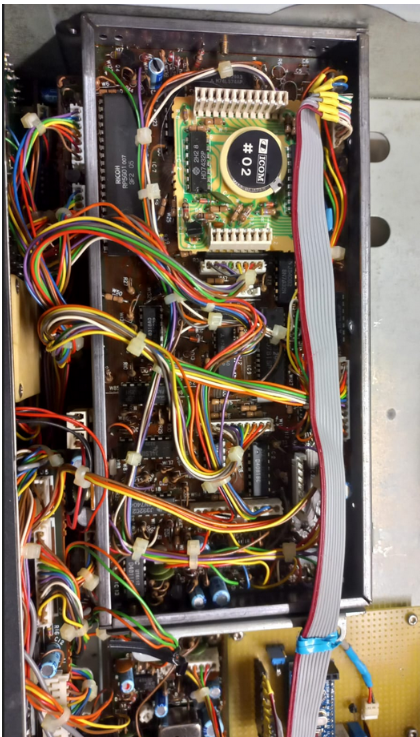

Ho utilizzato un economicissimo Arduino Mini, una schedina mille fori tagliata a misura, alcuni componenti e un flat cable.

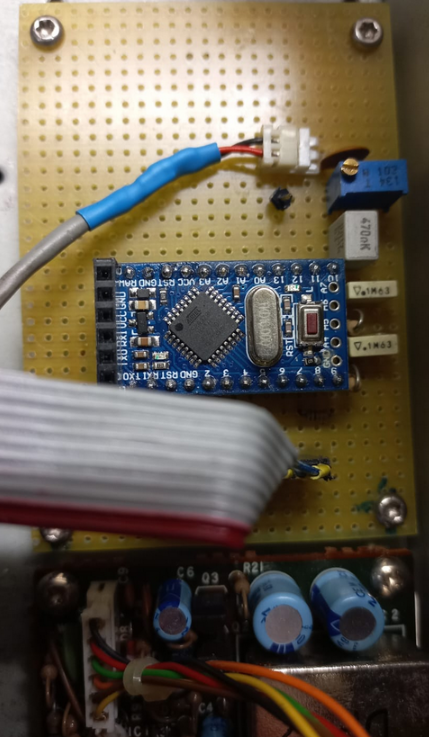

Per poter facilmente sostituire l'Arduino in caso di problemi l'ho montato su uno zoccolo.
Ho inoltre predisposto una commutazione (SL2) in modo da isolare la board in caso di riprogrammazione o anomalie.

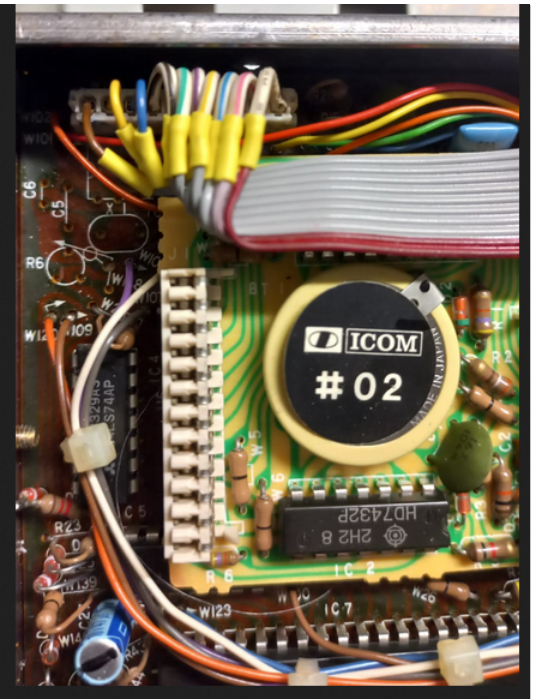

L'interconnessione alla scheda logic dell'IC-271E avviene tramite connettore a 10 pin.
L'uscita subtoni viene connessa sulla piastra madre dell'IC-271E J12.

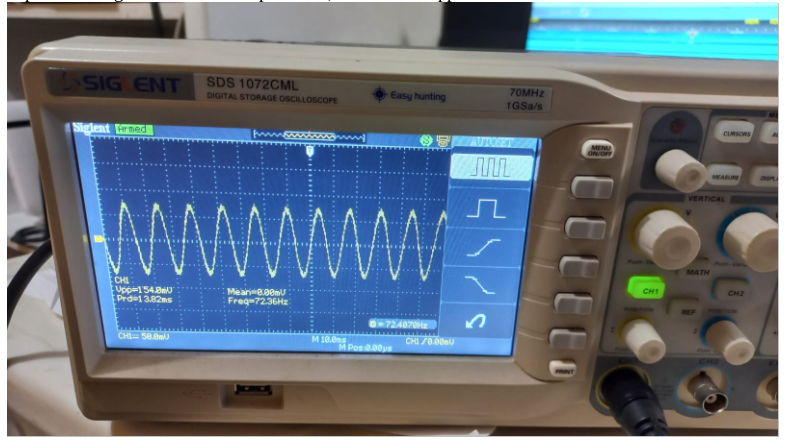

Ho taraturo il livello del segnale a circa 150mVpp.
Per il software ho utilizzato l'IDE di Arduino. Qui trovate il Sorgente
